Como o espaçamento das aletas afeta a transferência de calor e a queda de pressão em trocadores de calor de tubos aletados
Como o espaçamento das aletas afeta a transferência de calor e a queda de pressão em trocadores de calor de tubos aletados

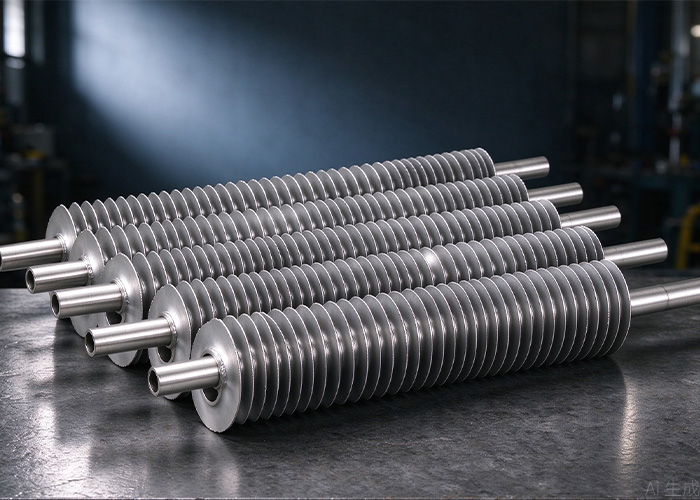

O espaçamento entre as aletas é um dos parâmetros geométricos mais influentes em um trocador de calor de tubos aletados. Ele afeta a quantidade de superfície de transferência de calor que pode ser instalada em um determinado volume, a facilidade com que o ar ou gás pode se mover entre as aletas e a perda de pressão que o ventilador ou soprador precisa vencer.
A relação não é simplesmente "menor espaçamento significa maior eficiência". Um espaçamento menor aumenta a área disponível das aletas, mas também pode restringir o fluxo de ar, aumentar a perda de pressão e favorecer a incrustação. Um espaçamento maior melhora o fluxo de ar e reduz a resistência, mas diminui a área da superfície das aletas disponível para a transferência de calor.
Pesquisas numéricas recentes confirmam essa relação de compromisso. Um estudo de 2026 descobriu que a alteração do espaçamento entre as aletas afetava significativamente tanto a transferência de calor quanto a queda de pressão, sendo a melhor configuração dependente da geometria geral das aletas e do arranjo dos tubos.
Para engenheiros e compradores, o objetivo prático é, portanto, encontrar um espaçamento que equilibrecapacidade de transferência de calor, resistência ao fluxo de ar, risco de incrustação, potência do ventilador e condições de operação.
Como o espaçamento entre as aletas afeta a transferência de calor?
A questão fundamental é se a redução da distância entre as aletas sempre melhora o desempenho de um trocador de calor.
Não.

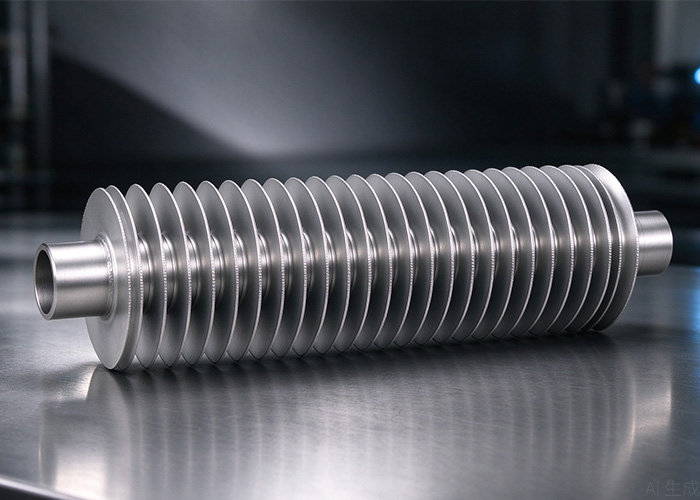

Eficiência do trocador de calor de tubo aletadoDepende da interação entre a área de transferência de calor e o fluxo de ar. Quando as aletas são colocadas mais próximas umas das outras, uma maior área de superfície das aletas pode envolver os tubos. Isso pode aumentar o potencial de transferência de calor.
No entanto, as passagens de fluxo menores também criam maior resistência ao movimento do ar ou gás.
Pesquisas sobre feixes de tubos com aletas anulares mostram que a redução do espaçamento entre as aletas geralmente aumenta o coeficiente de transferência de calor no lado do ar, ao mesmo tempo que aumenta a perda de pressão. Esse efeito é fortemente influenciado pela camada limite que se desenvolve entre as aletas adjacentes.
Isso cria uma situação de compromisso prática:
1. Espaçamento menor entre as aletas
Maior área de transferência de calor
Coeficiente de transferência de calor do lado do ar mais elevado
Maior queda de pressão
Maior potencial de acúmulo de poeira ou incrustações
2. Espaçamento maior entre as aletas
Melhor passagem de fluxo de ar
Redução da queda de pressão
Fácilestá limpando
Menor área de transferência de calor por unidade de volume
Um estudo numérico de tubos com aletas anulares revelou que o espaçamento e a altura das aletas têm uma influência maior no desempenho do que a espessura das aletas nas condições investigadas. O estudo também constatou que a sensibilidade da transferência de calor diminui à medida que o espaçamento se torna suficientemente grande.
Isso explica por quêespaçamento das aletas do tubo aletadonão devem ser selecionados de forma independente.
O diâmetro do tubo, a altura da aleta, a espessura da aleta, a disposição dos tubos, a velocidade do ar e as propriedades do fluido influenciam o resultado.
Para um trocador de calor industrial, a questão de projeto correta não é, portanto, "Qual a distância mínima entre as aletas?", mas sim:
Qual a quantidade de transferência de calor necessária para uma queda de pressão e um custo operacional aceitáveis?
Essa distinção é particularmente importante para trocadores de calor resfriados a ar, economizadores, equipamentos de recuperação de calor residual e outros sistemas onde o lado do ar representa uma parcela significativa da resistência térmica total.
Qual é o espaçamento ideal entre as aletas de um trocador de calor?

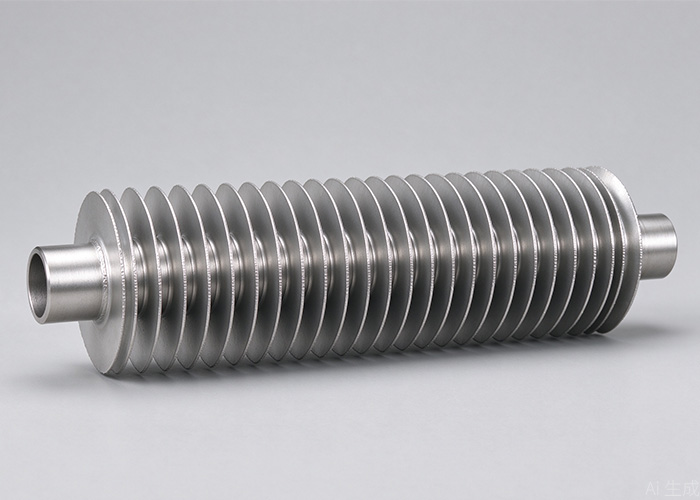

Não existe um valor universal paraespaçamento ideal entre aletas para trocadores de calor.
O espaçamento adequado depende do ambiente operacional e da geometria do trocador de calor completo.
Por exemplo, um espaçamento mais estreito pode fazer sentido quando:
O ar é relativamente limpo.
As vagas são limitadas.
É necessária uma alta densidade de transferência de calor.
A capacidade do ventilador pode acomodar quedas de pressão adicionais.
A incrustação não é uma grande preocupação.
Um espaçamento maior pode ser preferível quando:
O ar contém poeira ou partículas.
O trocador de calor opera ao ar livre.
É necessária limpeza regular.
A potência do ventilador é limitada.
A queda de pressão é uma importante restrição de projeto.
Uma maneira útil de pensar sobreespaçamento das aletas do trocador de caloré um equilíbrio entre o desempenho térmico e o desempenho hidráulico.
Pesquisas recentes ilustram por que um único espaçamento "ideal" não pode ser aplicado a todos os trocadores de calor. Um estudo de otimização CFD de 2026 encontrou diferentes valores ótimos de espaçamento entre aletas para configurações em linha e escalonadas. Nos casos investigados, o projeto em linha otimizado utilizouEspaçamento de 4 mm, enquanto o projeto escalonado otimizado usava6 mmEsses valores pertencem a geometrias e condições operacionais específicas, e não representam um padrão geral da indústria.
Outro estudo descobriu que o aumento da inclinação das barbatanas1,2 mm a 1,8 mmA taxa de transferência de calor foi reduzida em 9,4%, mas a taxa de eficiência energética aumentou em 35%, porque a redução na queda de pressão do lado do ar compensou a perda na transferência de calor para esse sistema específico.
Esta é uma lição útil para projetistas de equipamentos.
Como os compradores devem especificar o espaçamento das aletas em um trocador de calor de tubos aletados?

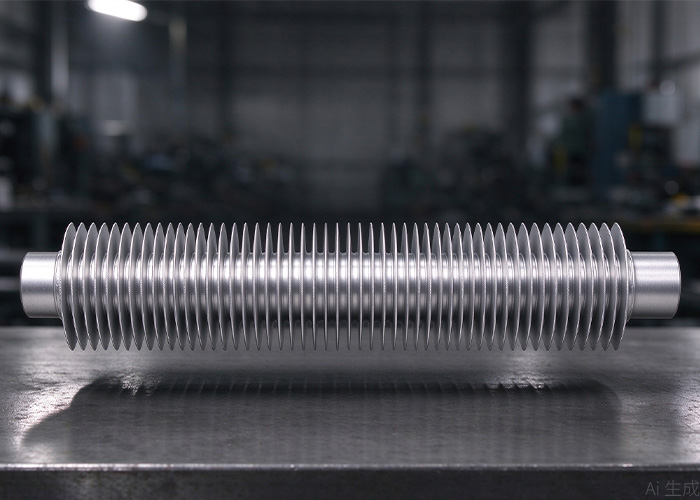

A decisão final deve ser baseada no projeto térmico e mecânico completo, e não em um valor padrão de espaçamento entre as aletas.
Ao analisar a proposta de um fornecedor, verifique estes parâmetros em conjunto:
Requisitos térmicos
Capacidade de transferência de calor necessária
temperaturas de fluidos quentes e frios
Vazão de ar ou gás
Temperatura de saída desejada
Coeficiente de transferência de calor
aproximação de temperatura permitida
Geometria da barbatana
Espaçamento das aletas
Altura da barbatana
Espessura da barbatana
Material da barbatana
Tipo de barbatana
Diâmetro do tubo
Passo do tubo
Requisitos de fluxo
velocidade do lado do ar
queda de pressão
Capacidade do ventilador ou soprador
Distribuição de fluxo
Arranjo de tubos
Ambiente operacional
Concentração de poeira
Umidade
Gases corrosivos
tendência à incrustação
Método de limpeza
Exposição ao ar livre
Esses fatores são importantes porqueeficiência do trocador de calor de tubo aletadoé determinado pelo sistema termohidráulico completo.
O fornecedor deve ser capaz de explicar por que a proposta é adequada.espaçamento das aletas do tubo aletadoadequa-se à tarefa especificada, em vez de simplesmente oferecer a opção mais comum.
Erros comuns
Escolher o menor espaçamento possível
Mais aletas não significam automaticamente um melhor desempenho geral. Resistência excessiva pode aumentar a potência do ventilador e reduzir o fluxo de ar efetivo.
Melhor abordagem:Otimizar a transferência de calor e a queda de pressão simultaneamente.
Utilizando o mesmo espaçamento para cada aplicação.
O ar limpo dos sistemas de climatização (HVAC) e os gases industriais empoeirados têm requisitos muito diferentes.
Melhor abordagem:Considere as condições de incrustação e limpeza durante o projeto.
Ignorando a disposição dos tubos
Arranjos de tubos em linha e escalonados alteram o comportamento do fluxo ao redor das aletas. Pesquisas mostram que sua resposta ao espaçamento pode diferir significativamente.
Melhor abordagem:Avaliar o espaçamento das aletas em relação ao layout dos tubos e à velocidade do ar.
Considerando apenas a eficiência inicial
Um trocador de calor compacto pode funcionar bem quando novo, mas perder desempenho rapidamente se a poeira bloquear as passagens estreitas.
Melhor abordagem:Considere o desempenho e a manutenção ao longo do ciclo de vida.
Especificar o espaçamento das aletas sem queda de pressão admissível
Um projeto térmico que não consegue operar dentro da potência disponível da ventoinha não é um projeto eficiente.
Melhor abordagem:Inclua na solicitação de cotação (RFQ) tanto a capacidade térmica quanto a queda de pressão máxima.
Como a BEILAI pode se encaixar no processo de fornecimento
Em projetos que requerem componentes de tubos aletados, o próprio tubo é apenas uma parte do trocador de calor final.
O portfólio de tubos da BEILAI abrange aplicações como trocadores de calor, caldeiras, equipamentos de energia e outros sistemas industriais.
Para requisitos de aquisição de OEM ou de projeto, os compradores podem fornecer:
Material do tubo
Diâmetro externo do tubo e espessura da parede
Material da barbatana
Espaçamento das aletas
Altura da barbatana
Espessura da barbatana
Comprimento do tubo
Temperatura de operação
Pressão
Serviço de transferência de calor necessário
Norma aplicável
Isso fornece ao fabricante informações suficientes para avaliar a configuração do tubo e da aleta em relação à aplicação real.
Para grandes permutadores de calor industriais, também é útil confirmar as tolerâncias dimensionais, os certificados de materiais, o estado da superfície e os requisitos de inspeção antes da produção.
Portanto, a BEILAI pode ser considerada como parte do processo de fornecimento quando o projeto exige materiais e dimensões de tubos específicos, em vez de um tubo genérico disponível no mercado.
Perguntas frequentes
Um espaçamento menor entre as aletas sempre melhora a transferência de calor?
Não. Um espaçamento menor geralmente proporciona maior área de superfície e pode aumentar a transferência de calor, mas também aumenta a resistência ao fluxo de ar e a queda de pressão. O valor ideal depende da geometria das aletas, da velocidade do ar, da disposição dos tubos e das condições de operação.
O que é o espaçamento entre as aletas em um trocador de calor?
É a distância entre aletas adjacentes. Ela determina o tamanho das passagens de ar ou gás através da seção aletada e afeta diretamente a área de superfície disponível, a resistência ao fluxo e o comportamento de incrustação.
Como o espaçamento entre as aletas afeta a queda de pressão?
Reduzir o espaçamento torna as passagens de fluxo mais estreitas, o que geralmente aumenta o atrito e a queda de pressão. Aumentar o espaçamento geralmente reduz a queda de pressão, mas também reduz a densidade da superfície de transferência de calor.
Qual é o espaçamento ideal entre as aletas em trocadores de calor?
Não existe um valor ótimo universal. O valor correto depende da capacidade de transferência de calor, da vazão de ar, dos limites de perda de carga, da geometria das aletas, da disposição dos tubos e das condições de incrustação. Pesquisas recentes de otimização produziram diferentes valores ótimos para diferentes configurações de trocadores de calor.
Aplicações com muita poeira devem usar espaçamento maior entre as aletas?
Muitas vezes, sim. Passagens mais largas podem reduzir a tendência de acúmulo de poeira e partículas entre as aletas e facilitar a limpeza. No entanto, o projeto final ainda precisa atender aos limites de transferência de calor e perda de pressão exigidos.
